48pin pakè pou kominikasyon san fil

Get Latest Price

Kalite peman:	T/T,Paypal
Incoterm:	FOB
Min. Lòd:	50 Piece/Pieces
Transpòtasyon:	Ocean,Land,Air,Express
Port:	Shanghai

Kontakte kounye a

Deskripsyon Product

Atribi pwodwi yo

Modèl Pa gen.: CQFN48

Brand: Xl

Place Of Origin: China

Anbalaj & akouchman

Vann Inite

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Deskripsyon Product

CQFP48: 48-plon seramik kwadwilatè plat pake pou RFICS

Product BECA

CQFP48 a se yon 48-plon seramik kwadwilatè pake plat bay yon wo-fyab, hermetically sele solisyon pou konplèks radyo frekans sikwi entegre (RFICs) ak ASICS. Kòm yon eleman kle nan pòtfolyo anbalaj san fil nou an, CQFP a fèt pou aplikasyon pou sifas-mòn ki egzije yon konte PIN modere ak pèfòmans ekselan elektrik ak tèmik. Multi-kouch konstriksyon seramik li yo ak konfòme Gull-zèl mennen asire entegrite siyal ak fyabilite mekanik, fè li yon chwa ideyal pou lojman sofistike ICS nan kominikasyon san fil, avyon, ak sistèm endistriyèl.

Espesifikasyon teknik

Parameter	Specification (Example: CQFP48E)
Lead Count	48
Lead Pitch	0.5 mm or 0.8 mm options available
Body Material	Multilayer Alumina ($Al_2O_3$) Ceramic
Lead Frame Material	Kovar (Fe-Ni-Co Alloy)
Example Body Dimensions	SQ 10.50 x 10.50 mm (for 0.5mm pitch)
Example Die Cavity	SQ 7.00 x 7.00 mm (for 0.5mm pitch)
Sealing Method	AuSn Solder Sealing or Parallel Seam Welding [1]
Optional Heat Sink	Available with integrated metal heat sink in base for improved thermal performance

Imaj pwodwi

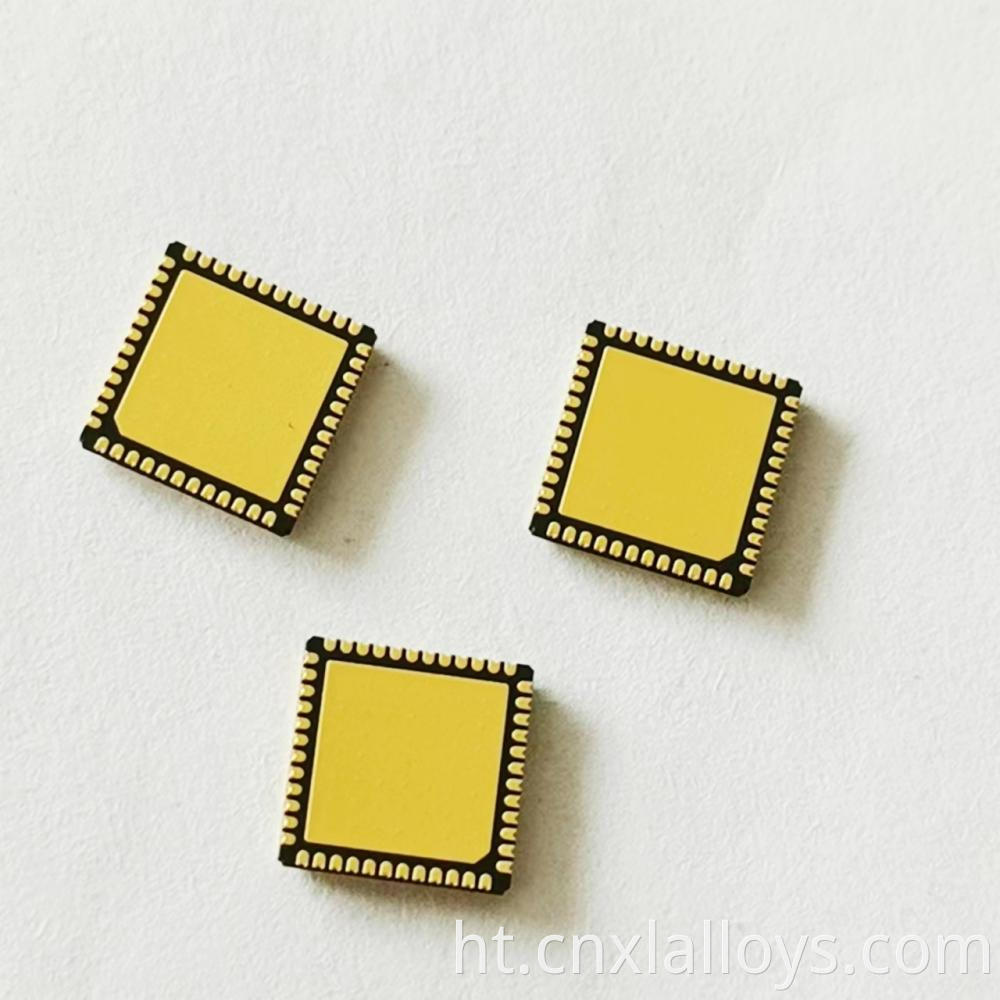

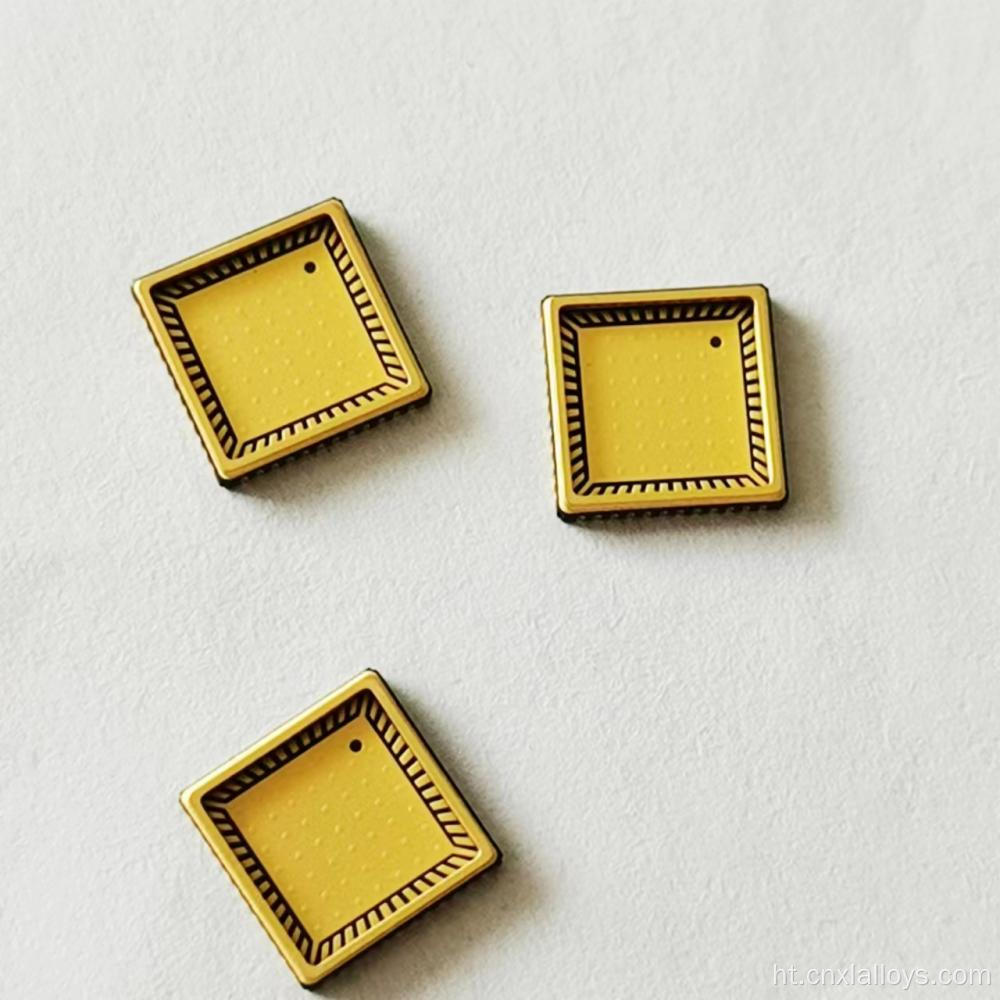

A high-reliability 48-pin CQFP for RF integrated circuits

Karakteristik & Avantaj

High-entegrite chemen siyal: kò a seramik ak byen kontwole jeyometri plon bay parazit ki ba pou pèfòmans ekselan nan frekans RF.
Hermetic fyab: yon vrè sele hermetik pwoteje IC a sansib soti nan imidite ak kontaminan, kritik pou alontèm fyab nan anviwònman piman bouk.
Gwo koneksyon SMT: konfòme Gull-zèl la mennen absòbe thermo-mekanik estrès ant pake a ak PCB a, anpeche soude fatig jwenti.
Excellent estabilite tèmik: se CTE a nan kò a alumina byen matche ak sa yo ki an materyèl semi -conducteurs tankou Silisyòm ak GaAs, diminye estrès sou mouri la.
Konsepsyon adaptabilite: yon pati nan yon fanmi gwo nan pakè seramik ak nan yon pakèt domèn konte PIN ak gwosè kò ki disponib.

Senaryo Aplikasyon

CQFP48 a se yon pake versatile pou yon pakèt domèn pèfòmans-wo:

RF resèpteur ak modèm
Synthesizers frekans (PLLs) ak osilatè vòltaj-kontwole (VCOs)
Processeurs siyal dijital (DSPs) pou sistèm radyo
Kontwòl ICS pou avyon ak defans elektwonik

Benefis pou kliyan yo

Asire pèfòmans sistèm lan: Sèvi ak yon pake-wo kalite ki pèmèt RFIC ou a opere nan tout potansyèl li yo.
Garanti pwodwi pou tout lavi: Pwoteje valab ou entegre sikwi ak yon gaya, patiraj hermetic ki fèt pou alontèm operasyon.
Senplifye Komisyon Konsèy-nivo asanble: konsepsyon an sifas-mòn ak fasilman mennen enspeksyon senplifye manifakti ou ak pwosesis kontwòl kalite.

FAQ (kesyon poze souvan)

Q1: Ki diferans ki genyen ant AUSN soude sele ak soude Couture?

A1: Tou de se wo-fyab metòd sele èretik. AUSN (Gold-TIN) poze sele sèvi ak yon preform oswa pre-depoze kouch soude ki fonn nan yon gwo founo dife sele kouvèti a. Couture soude itilize elektwòd yo pase yon aktyèl nan kouvèti a ak pake yo kreye yon soude. Se soude Couture souvan pi pito pou tanperati pi ba pwosesis li yo, ki ka benefisye pou chalè-sansib konpozan andedan pake a.

Q2: Kilè mwen ta dwe presize yon pake ak yon koule chalè entegre?

A2: Ou ta dwe chwazi yon vèsyon ak yon koule chalè entegre si IC ou disipe plis pase 1-2 wat nan pouvwa. Koule nan chalè bay yon dirèk, ki ba-rezistans chemen tèmik soti nan mouri nan PCB a, ki se esansyèl pou kenbe tanperati junction chip la nan limit ki an sekirite.

Q3: Èske pakè sa yo disponib nan yon vèsyon ki pa phermetic, pi ba-pri?

A3: Wi, pou aplikasyon pou mwens mande, nou ka ofri pakè sa yo ak yon opsyon ki pa Peye-hermetic sele, tankou lè l sèvi avèk yon seramik oswa kouvèti plastik ak yon sele epoksidik, ki bay yon solisyon plis pri-efikas.
