Deskripsyon Product

Atribi pwodwi yo

Modèl Pa gen.: CQFN24A

Brand: Xl

Place Of Origin: China

Anbalaj & akouchman

Vann Inite

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Deskripsyon Product

CQFN pakè seramik pou aplikasyon pou wo-frekans

Product BECA

Pake a kwadwilatè seramik plat pa gen okenn-plon (CQFN) se yon pèfòmans-wo, sifas-mòn solisyon ki fèt pou modèn, segondè-frekans elektwonik. Sa a fòm avanse nan seramik IC anbalaj ofri yon kontra enfòmèl ant, lejè, ak serye patiraj pou RFICs ak gwo vitès sikwi dijital. Pa ranplase kondwi tradisyonèl ak kousinen metalize sou anba a nan pake a, CQFN a dramatikman diminye chemen elektrik la, ki kapab lakòz yon ekselan pèfòmans segondè-frekans ak parazit ki ba. Gwo konstriksyon seramik li yo bay siperyè jesyon tèmik ak pwoteksyon èretik, fè li chwa ideyal la pou aplikasyon pou miniaturize ak mande.

Espesifikasyon teknik

Parameter	Specification
Available Pin Counts	12, 16, 20, 24, 32, 40, and custom configurations
Typical Body Sizes	3x3 mm, 4x4 mm, 5x5 mm, 7x7 mm
Typical Pitch	0.5 mm, 0.635 mm
Body Material	Multilayer Alumina ($Al_2O_3$) Ceramic
Frequency Performance	Up to 30 GHz
Sealing Options	Solder sealing (hermetic) or glue sealing (non-hermetic)
Compliance Standard	GJS1420B-2011 (General specification for packages of semiconductor integrated circuits)

Imaj pwodwi

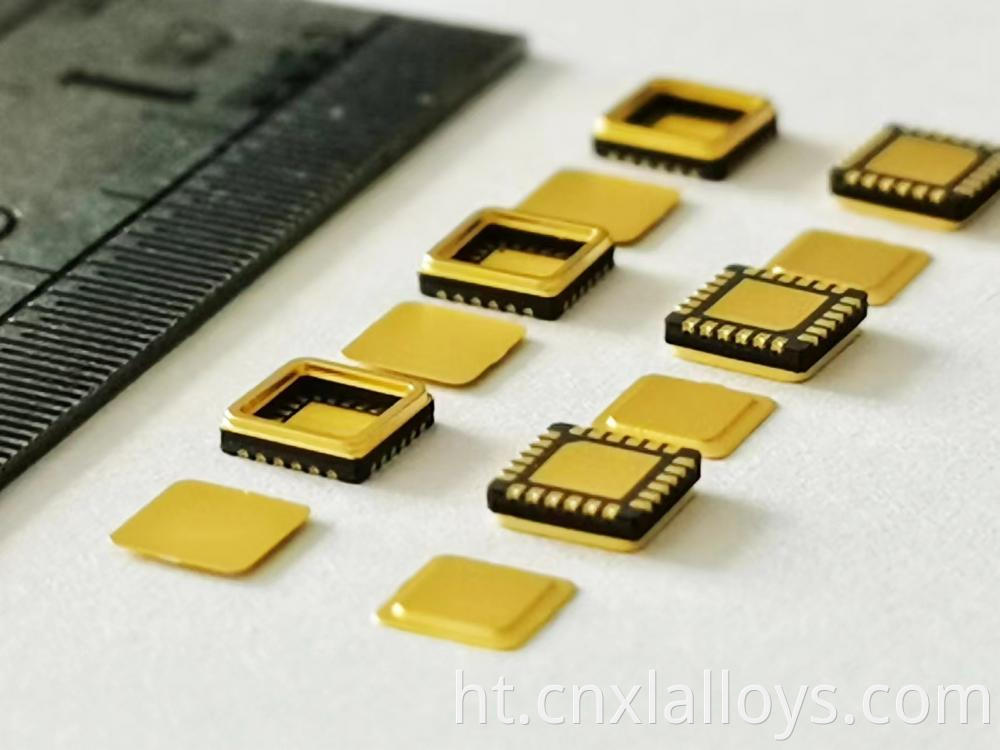

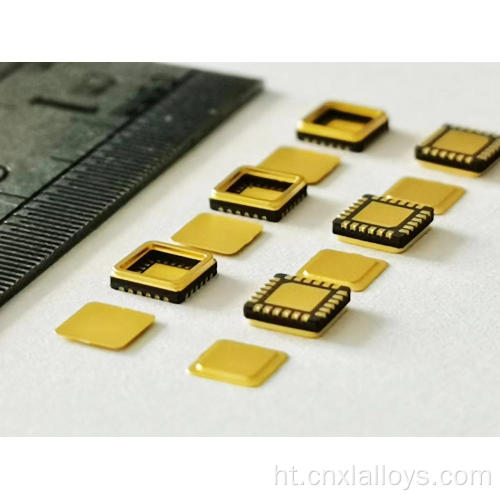

A compact, high-frequency CQFN ceramic package

Karakteristik & Avantaj

Eksepsyonèl pèfòmans-wo frekans: konsepsyon an plon ofri ultra-ba enduktans, fè ideyal la CQFN pou aplikasyon pou jiska 30 GHz ak pèt siyal minim.
Miniaturizasyon: anprint an ti ak pwofil ki ba pèmèt trè wo-dansite konsepsyon tablo sikwi.
Siperyè jesyon tèmik: kò a seramik ak yon pad santral tèmik sou koute a bay yon chemen efikas pou chalè yo sove soti nan IC a PCB la.
Segondè fyab: vèsyon yo hermetically sele bay pwoteksyon gaya kont imidite ak kontaminan, apwopriye pou aplikasyon pou avyon ak defans.
Ki fèt pou SMT: konplètman konpatib ak estanda otomatik sifas-mòn asanble pwosesis.

Senaryo Aplikasyon

Pèfòmans nan eksepsyonèl nan CQFN a fè li yon chwa tèt pou:

Wireless RF anbalaj: MMICs pou 5G, kominikasyon satelit, ak pwen-a-pwen radyo.
Optoelectronic anbalaj: gwo vitès chofè ak trans-enpedans anplifikatè (TIAs) pou resèpteur optik.
Tès & Mezi: High-vitès ADCs, DACs, ak lòt konpozan pou instrumentation.
Anbalaj otomobil elektwonik: ICS pou sistèm rada otomobil ak Capteur.

Benefis pou kliyan yo

Reyalize pi wo frekans: konsepsyon an ki ba-parazit pèmèt sikui ou yo opere nan pi wo frekans ak pi bon pèfòmans.
Retresi gwosè pwodwi ou: Diminye gwosè a ak pwa nan pwodwi final ou a lè l sèvi avèk sa a teknoloji anbalaj kontra enfòmèl ant.
Amelyore pèfòmans tèmik: Kenbe ICS pèfòmans-wo ou kouri fre ak fiable.
Senplifye manifakti wo-volim: itilize yon pake ki fèt pou efikas, otomatik asanble.

FAQ (kesyon poze souvan)

Q1: Ki diferans ki genyen ant yon CQFN ak yon QFN plastik?

A1: diferans prensipal yo se materyèl ak disponiblite. Yon CQFN sèvi ak yon kò seramik epi yo ka hermetically sele, ofri siperyè pèfòmans tèmik ak pwoteksyon anviwònman pou aplikasyon pou wo-fyab. Yon QFN plastik se ki pa Peye-èrmetik ak se tipikman itilize nan konsomatè yo ak pwodwi komèsyal yo.

Q2: Kouman se pake a CQFN soude PCB a?

A2: se CQFN a soude lè l sèvi avèk yon estanda reflow pwosesis soudaj. Se keratin soude enprime sou kousinen yo PCB, se eleman an mete sou tèt, epi li se tout asanble a pase nan yon fou reflow yo fonn soude a ak fòme koneksyon yo.

Q3: Èske Layout nan kousinen yo dwe Customized?

A3: Wi. Nou ka Customize kantite kousinen, anplasman an, ak gwosè a ak fòm nan pad santral la tèmik satisfè kondisyon yo espesifik nan sikwi entegre ou.
