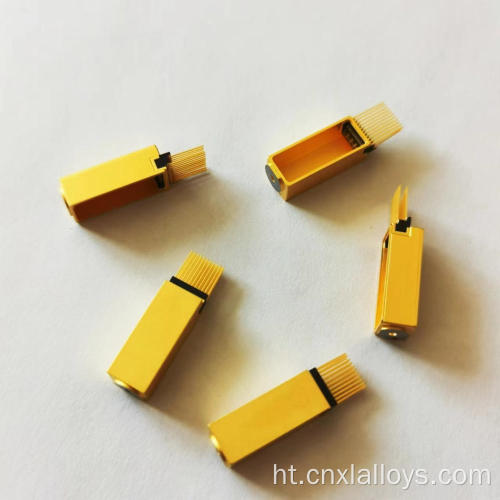

Kominikasyon optik enkapsilasyon koki dwèt lò

Kominikasyon optik enkapsilasyon koki dwèt lò

Get Latest Price

Kalite peman:	T/T,Paypal
Incoterm:	FOB
Min. Lòd:	50 Piece/Pieces
Transpòtasyon:	Ocean,Land,Air,Express
Port:	Shanghai

Kontakte kounye a

Deskripsyon Product

Atribi pwodwi yo

Modèl Pa gen.: OEP166

Brand: Xl

Place Of Origin: China

Anbalaj & akouchman

Vann Inite

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Deskripsyon Product

Koutim seramik substrats ak konektè kwen dwèt lò

Product BECA

Revolusyone konsepsyon modil ou a ak substrats koutim nou an seramik prezante entegre "lò dwèt" konektè kwen. Solisyon inovatè sa a konbine pwopriyete siperyè tèmik ak elektrik nan yon baz seramik ak senplisite la nan yon koòdone kat-kwen, elimine bezwen an pou lyezon fil oswa ankadreman plon pou tablo-nivo koneksyon. Pa metalize kwen nan substra a (castellation), nou kreye yon koneksyon sifas-mòn dirèk ki se gaya, serye, epi li ofri unik pèfòmans segondè-frekans. Teknoloji sa a se yon enabler kle pou amelyorasyon nan miniaturizasyon ak pèfòmans nan pwochen-jenerasyon modil optik ak RF.

Espesifikasyon teknik

Parameter	Specification
Substrate Materials	High-Purity Alumina (99.6% $Al_2O_3$), Aluminum Nitride (AlN)
Metallization System	Ti/Pt/Au (Titanium/Platinum/Gold) for superior adhesion and bondability
Gold Finger Pitch	Fully customizable (e.g., 1.0mm, 0.8mm, 0.5mm)
Surface Line/Space	As fine as 15µm / 15µm
Substrate Thickness	0.15mm to 2.0mm (typical)
Edge Metallization	Continuous wrap-around gold plating for reliable solder fillets
Integrated Options	Embedded TaN resistors, pre-deposited AuSn solder pads

Imaj pwodwi

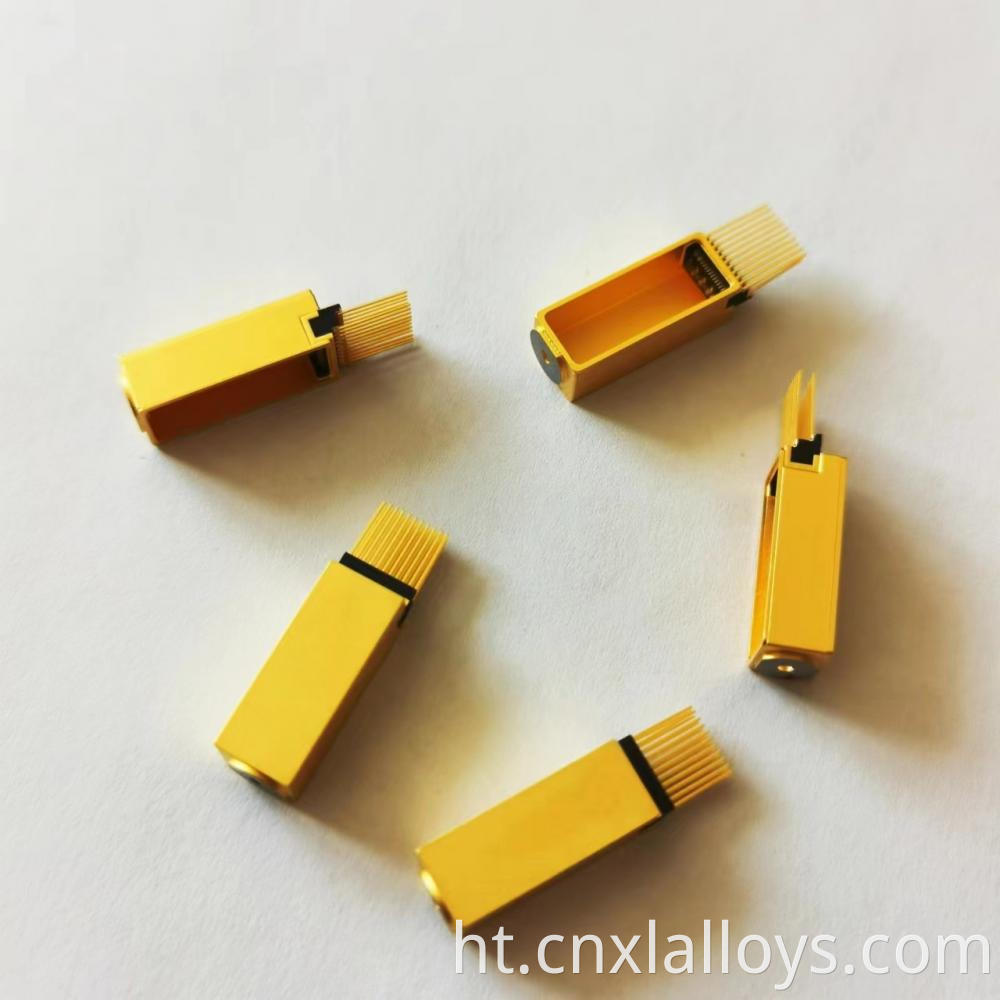

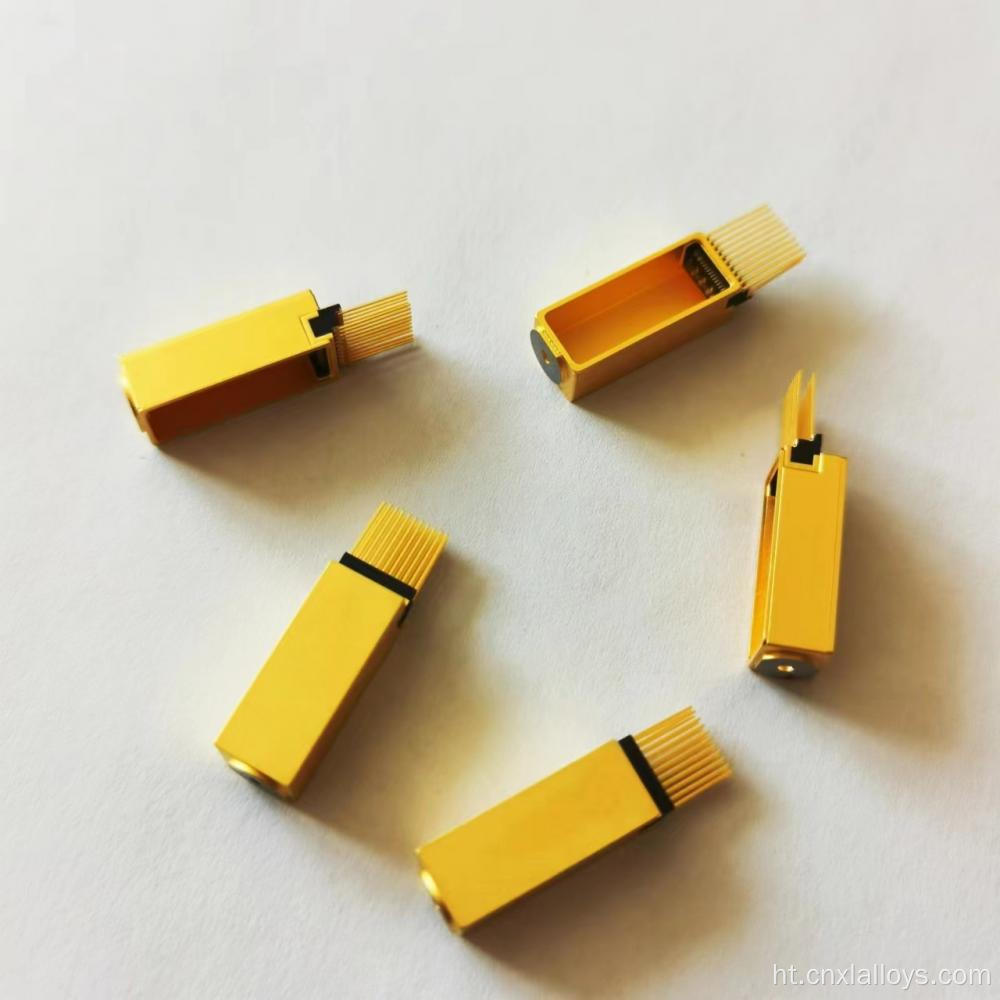

A custom ceramic substrate with gold finger edge connectors for direct SMT mounting

Karakteristik & Avantaj

Entegrasyon dirèk sifas-mòn: konsepsyon dwèt an lò pèmèt tout sub-asanble a yo dwe soude dirèkteman nan yon PCB prensipal tankou yon eleman estanda, senplifye asanble.
Eksepsyonèl pèfòmans RF: Pa elimine lyezon fil, konsepsyon sa a dramatikman diminye chemen an siyal, diminye enduktans ak amelyore pèfòmans nan frekans segondè.
Enhanced chemen tèmik: substrate a seramik bay yon chemen ekselan pou chalè fè soti nan chip la dirèkteman nan avyon tèmik PCB prensipal la.
Fleksibilite Design: avanse lazè nou yo ak pwosesis metalizasyon pèmèt pou fòm substrate konplèks ak konfigirasyon Connector, libere ou soti nan kontrent yo nan pakè estanda elektwonik .
High-fyabilite entèrkonèkte: gaya, koneksyon an kwen soude se pi plis dirab ak serye pase lyezon fil tradisyonèl yo, espesyalman nan anviwònman wo-vibrasyon.

Senaryo Aplikasyon

Teknoloji sa a dènye kri se ideyal pou:

Pluggable konpozan émetteur optik (Tosa/Rosa)
RF devan-fen modil pou 5g ak kominikasyon san fil
Modil rada kontra enfòmèl ant pou itilize otomobil ak endistriyèl
Komisyon Konsèy-nivo optik konekte
High-dansite Capteur ranje

Benefis pou kliyan yo

Diminye konpleksite asanble: elimine etap ki koute chè ak tan konsome fil lyezon nan pwosesis manifakti ou.
Retresi gwosè pwodwi ou: konsepsyon an pake-mwens pèmèt pou yon siyifikativman pi piti ak pi ba-pwofil pwodwi final la.
Ranfòse pèfòmans elektrik: reyalize pi ba pèt ensèsyon ak pi bon enpedans matche pou siyal segondè-vitès ou.
Amelyore efikasite tèmik: kreye yon chemen chalè pi dirèk ak efikas lwen aparèy aktif ou.

FAQ (kesyon poze souvan)

Q1: Ki jan dirab se metalizasyon an sou kwen nan substra a?

A1: pwosesis metalizasyon bò nou an trè gaya. Nou itilize yon milti-kouch TI/PT/Au chemine ki bay adezyon ekselan nan seramik la ak yon sifas ki dirab, kiddab ki ka kenbe tèt ak plizyè sik reflow ak anviwònman fonksyònman piman bouk.

Q2: Èske ou ka kreye nan-twou oswa VIAs nan substrats sa yo?

A2: Absoliman. Nou ka enkòpore lazè-fouye nan-twou ki ka konplètman metalize bay koneksyon siyal vètikal soti nan sifas la tèt nan pati anba a, oswa nan kouch entèn nan yon konsepsyon milti-kouch.

Q3: Ki sa ki se pwosesis la konsepsyon pou yon substra dwèt lò koutim?

A3: pwosesis la tipikman kòmanse ak konsèp konsepsyon ou oswa dosye layout (egzanp, DXF). Enjenyè nou yo pral revize konsepsyon an pou manufacturability (DFM), bay fidbak, ak travay avèk ou finalize espesifikasyon yo. Yon fwa yo apwouve konsepsyon an, nou deplase nan prototip ak Lè sa a, nan plen-echèl pwodiksyon an.
