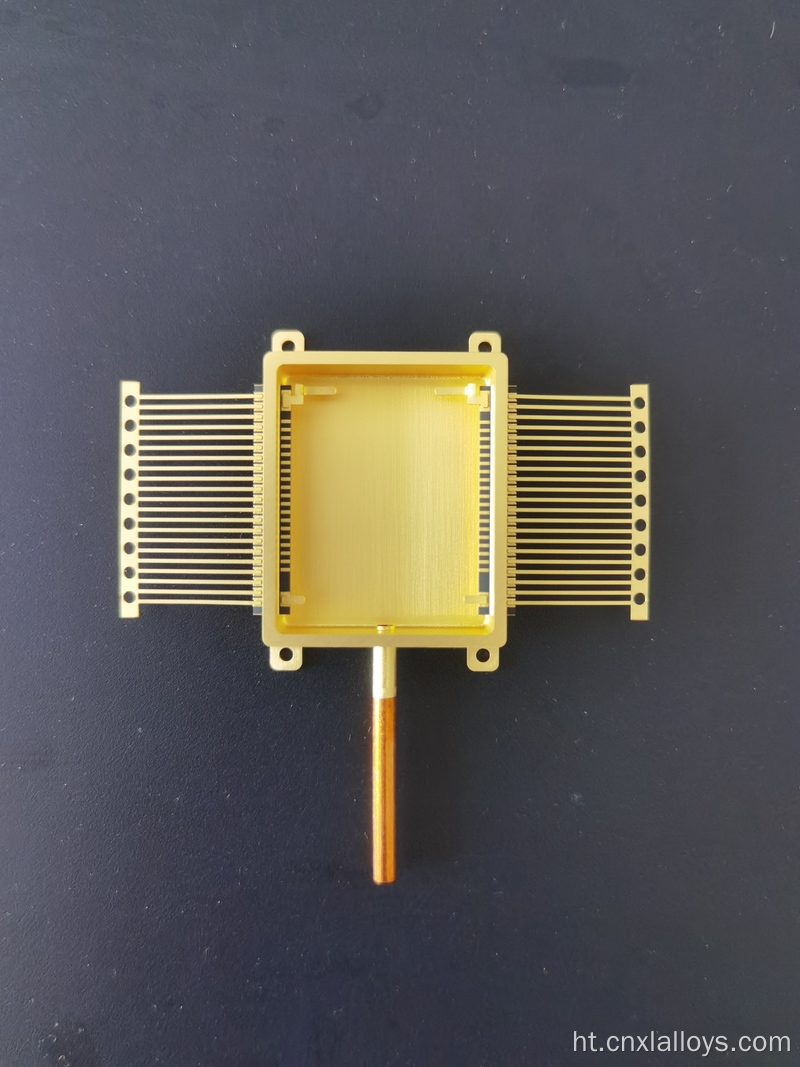

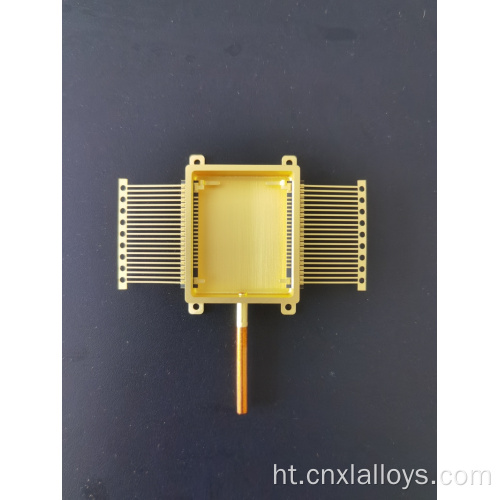

Seramik metalize pou aplikasyon elektwonik
Seramik metalize pou aplikasyon elektwonik
Seramik metalize pou aplikasyon elektwonik
Seramik metalize pou aplikasyon elektwonik
Seramik metalize pou aplikasyon elektwonik
Seramik metalize pou aplikasyon elektwonik

Seramik metalize pou aplikasyon elektwonik

Get Latest Price
Kalite peman:T/T,Paypal
Incoterm:FOB
Min. Lòd:50 Piece/Pieces
Transpòtasyon:Ocean,Land,Air,Express
Port:Shanghai
Atribi pwodwi yo

Modèl Pa gen.IFP013A

BrandXl

Place Of OriginChina

Anbalaj & akouchman
Vann Inite : Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Deskripsyon Product

High-pèfòmans metalize substrats seramik pou aplikasyon pou elektwonik avanse

Product BECA

Substrats metalize nou yo seramik yo se fondasyon an pou pwochen-jenerasyon mikroelectronics. Pa aplike wo-pite fim metalik mens nan materyèl seramik avanse tankou alumina ($ AL_2O_3 $) ak aliminyòm nitrid (ALN), nou kreye pèfòmans-wo pèfòmans konekte. Sa yo substrats bay yon solisyon siperyè pou aplikasyon pou mande ekselan jesyon tèmik, wo-frekans pèfòmans elektrik, ak fyab eksepsyonèl. Soti nan modil RF konplèks nan anbalaj lazè wo-pouvwa , substrats nou yo ofri yon baz gaya ak ki estab pou aliye ak konekte aparèy semi-conducteurs sansib, pèmèt pi wo dansite pouvwa ak miniaturization.

Espesifikasyon teknik: pwopriyete materyèl

Parameter Alumina (99.6% $Al_2O_3$) Aluminum Nitride (AlN)
Thermal Conductivity (W/m·K) ~27 >170
CTE (ppm/K, RT-400°C) 7.0 4.6 (Closely matches Silicon)
Dielectric Constant (@1MHz) 9.9 8.7
Bending Strength (MPa) ≥592 ≥400
Surface Roughness (Polished) ≤0.05 µm ≤0.05 µm

Imaj pwodwi

A precision metallized ceramic substrate for electronic applications

Karakteristik & Avantaj

  • Siperyè jesyon tèmik: aliminyòm nitrid (ALN) ofri eksepsyonèl konduktiviti tèmik (> 170 W/m · K), avèk efikasite gaye ak disip chalè soti nan aparèy segondè-pouvwa tankou tranzistò GAN ak diodes lazè.
  • Ekselan pèfòmans segondè-frekans: ki ba pèt dielèktrik ak yon fini sifas lis fè substrats nou yo ideyal pou RF ak aplikasyon pou mikwo ond, minimize pèt siyal.
  • Teknoloji Precision Film Film: Nou itilize yon pwosesis avanse leve nan ak yon sistèm metalizasyon TI/PT/Au pou reyalize larj liy ultra-amann ak espas desann nan 15µm, pèmèt desen sikwi-wo dansite.
  • Konpozan pasif entegre: Nou ka embed wo-presizyon tantal nitrid (tan) rezistans mens-fim dirèkteman sou substra a ak pre-depo AUSN soude pou asanble senplifye.
  • Segondè fyab: metalizasyon nou an, se gaya ak demontre adezyon ekselan, pase tès fyab nan 320 ° C pou 3 minit nan lè san yo pa penti kap dekale oswa anpoul.

Ki jan li te fè: leve nan pwosesis la

  1. Preparasyon substrate: se yon bon kalite wafer seramik netwaye ak prepare.
  2. Kouch fotoresist: se yon kouch fotoresist respire aplike via vire-kouch.
  3. Modèl: se modèl la sikwi vle ekspoze sou reziste a lè l sèvi avèk limyè UV ak yon photomask.
  4. Devlopman: se fotoresist a ekspoze lave lwen, kreye yon pentire nan kous la.
  5. Metal sputtering: yon chemine metal milti-kouch (egzanp, Titàn/platinum/lò) se depoze sou tout sifas la.
  6. Leve koupe: se fotoresist ki rete a fonn, leve nan metal la vle ak kite sèlman tras yo sikwi egzak dèyè.

Senaryo Aplikasyon

Substrats metalize nou yo seramik yo se eleman kritik nan:

  • RF ak mikwo ond anplifikatè pouvwa
  • Kominikasyon optik sub-asanble (Tosa/Rosa)
  • High-Power ki ap dirije modil
  • Elektwonik pouvwa otomobil
  • Medikal ak avyon modil kèk

Opsyon Pèrsonalizasyon

Nou se pa sèlman yon founisè; Nou se yon patnè devlopman. Kapasite nou yo enkli:

  • Fòm konplèks: Precision lazè machining pou contours koutim, kavite, ak nan-twou.
  • Desen milti-kouch: konbine kouch sifas mens-fim ak epè-fim kouch entèn yo ak tengstèn-plen VIAs pou konplèks routage 3D.
  • Side metalizasyon: Kreye chemen kondiktè sou bor yo nan substra a pou aliye castellated.

FAQ (kesyon poze souvan)

Q1: Kilè mwen ta dwe chwazi aliminyòm nitride (ALN) sou alumina ($ al_2O_3 $)?

A1: Chwazi ALN lè jesyon tèmik se enkyetid prensipal ou. Avèk yon konduktiviti tèmik sou 6 fwa pi wo pase alumina, ALN se chwa ideyal la pou aplikasyon pou dansite-wo pouvwa kenbe eleman ou fre ak serye. Alumina se yon ekselan, pri-efikas chwa pou jeneral-bi ak aplikasyon pou wo-frekans kote chalè se mwens nan yon enkyetid.

Q2: Ki sa ki benefis nan pre-depoze AUSN soude?

A2: Pre-depoze AUSN (Gold-TIN) soude sou kousinen yo substrate anpil senplifye pwosesis chip-aliye ou. Li elimine bezwen pou keratin soude oswa preforms, asire yon egzak ak repetabl volim soude, epi kreye yon wo-fyab, flux-gratis soude jwenti, ki se kritik pou anbalaj hermetic optoelectronic .

Q3: Ki sa ki se tan an plon tipik pou substrats koutim?

A3: fwa plon varye depann sou konpleksite nan konsepsyon an, chwa materyèl, ak volim lòd. Tanpri kontakte ekip lavant nou an ak dosye konsepsyon ou (egzanp, DXF, Gerber) pou yon quote egzat ak estimasyon tan plon.
