Deskripsyon Product

Atribi pwodwi yo

Brand: Xl

Place Of Origin: China

Anbalaj & akouchman

Vann Inite

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Deskripsyon Product

CLCC: Ceramic Leadless Chip Carrier pou gwo dansite aplikasyon yo

Product BECA

Konpayi asirans chip seramik la (CLCC) se yon pake sifas-mòn pèfòmans-wo ki fèt pou ultim la nan miniaturization ak pèfòmans-wo frekans. Pa ranplase kondwi tradisyonèl ak terminaux metalize (castellations) sou pake a periferik, CLCC a dramatikman diminye gwosè ak diminye chemen elektrik la nan PCB la. CLCCs nou yo konstwi soti nan-wo kalite multilayer seramik, ofri siperyè konduktiviti tèmik ak opsyon a pou yon vrè sele hermetic. Sa fè yo ideyal seramik solisyon an anbalaj IC pou mande aplikasyon pou nan telekominikasyon, avyon, ak pèfòmans-wo elektwonik konsomatè kote espas, pwa, ak pèfòmans yo tout chofè konsepsyon kritik.

Espesifikasyon teknik

Nou ofri yon pòtfolyo gwo nan pakè CLCC nan endistri-estanda mak pye.

Parameter	Specification
Lead Count	4 to 100
Typical Pitch	1.27mm, 0.5mm
Body Material	Multilayer Alumina (Al₂O₃) Ceramic
Terminal Plating	Nickel (Ni) / Gold (Au) for excellent solderability
Sealing Method	Hermetic (Au-Sn Solder or Seam Weld) or non-hermetic (Epoxy)
Chip Mounting	Wire bonding or flip-chip
Compliance	Designed to meet relevant MIL-STD-883 reliability standards

Imaj pwodwi

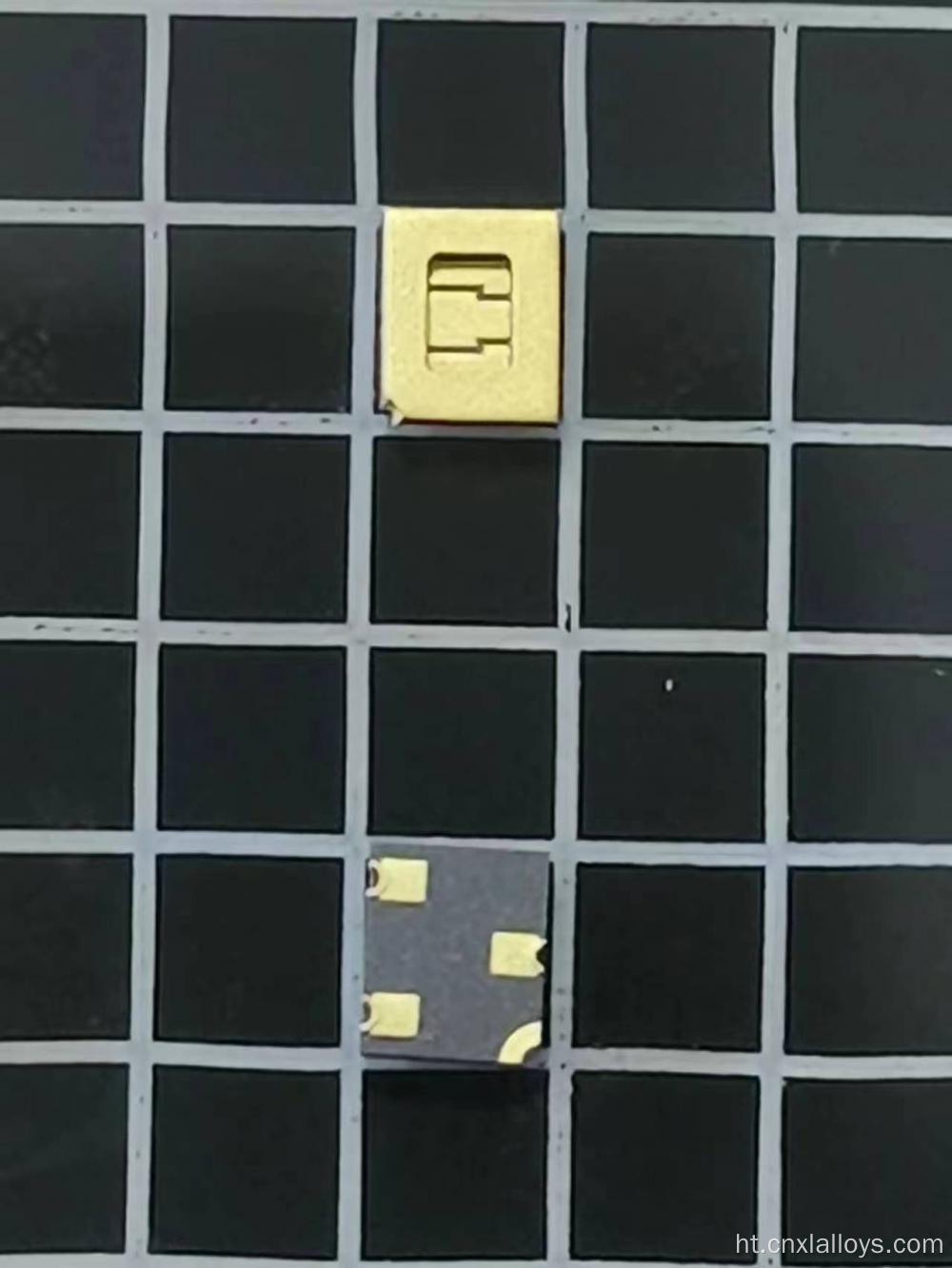

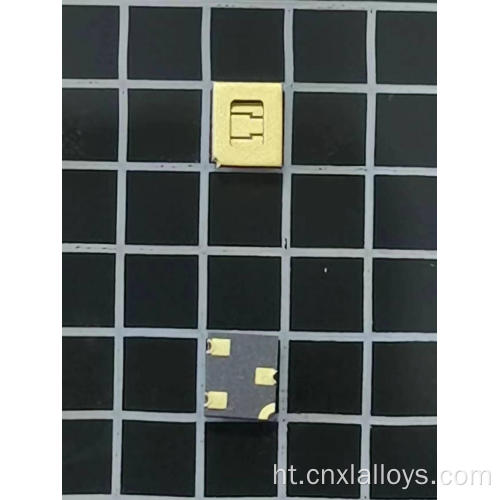

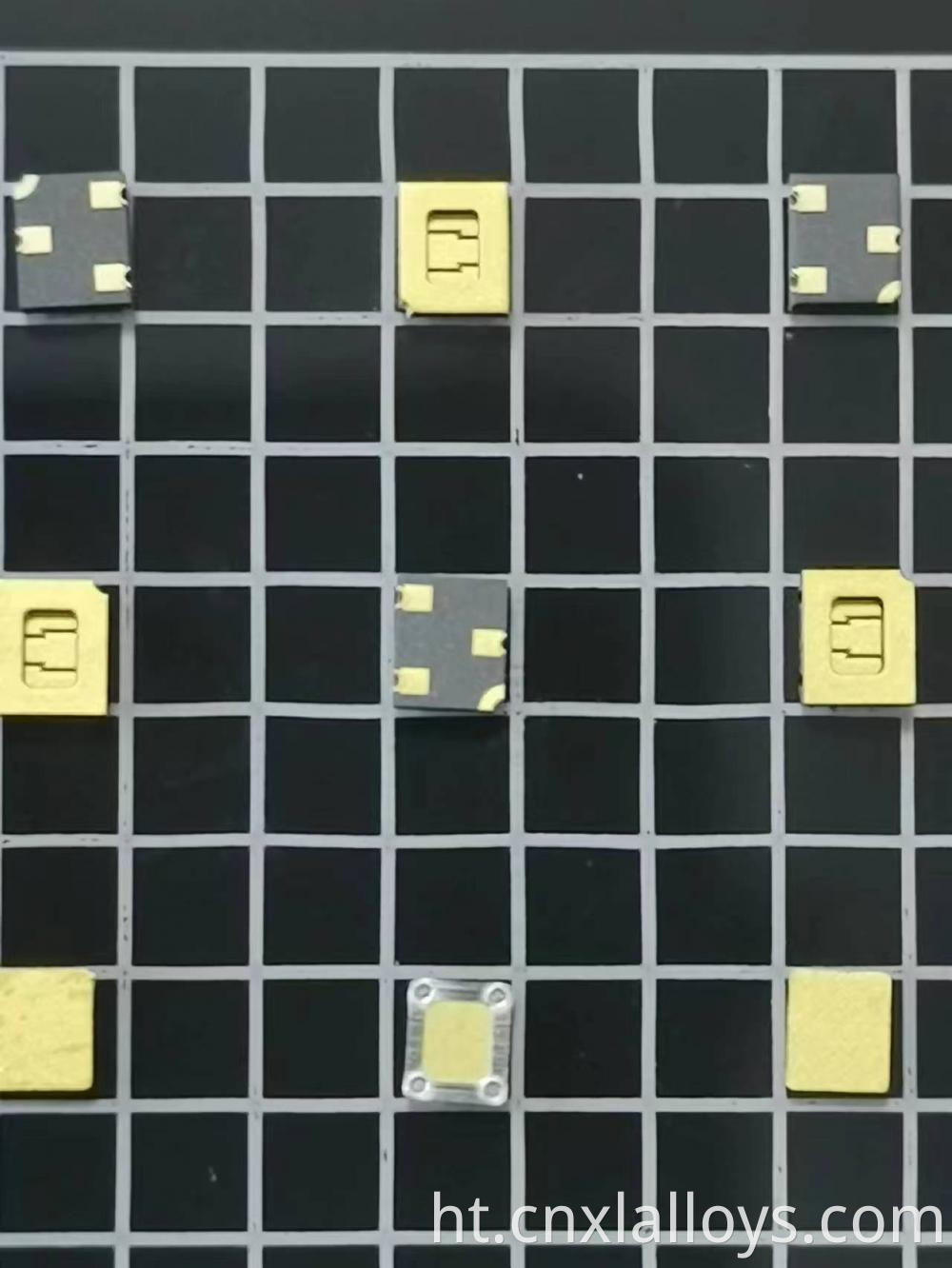

A high-density Ceramic Leadless Chip Carrier (CLCC) package

Karakteristik pwodwi & avantaj

Maksimòm miniaturizasyon

Konsepsyon an plon ofri youn nan pi wo I/O dansite ki disponib, ki pèmèt ou siyifikativman diminye anprint an nan sikwi entegre ou sou PCB a konpare ak pakè plon.

Ekselan pèfòmans segondè-frekans

Eliminasyon an nan kondwi rezilta yo nan enduktans trè ba parazit ak kapasite. Sa a bay yon chemen siyal pwòp, fè CLCC a yon chwa eksepsyonèl pou RF, mikwo ond, ak gwo vitès sikwi dijital.

Siperyè dissipation tèmik

Kò seramik la bay yon chemen tèmik pi efikas lwen IC a konpare ak pakè plastik. Chalè ka fèt nan jwenti yo seramik ak soude dirèkteman nan PCB a, kenbe aparèy la fre.

Segondè fyab

Gwo, monolitik konstriksyon seramik ak kapasite a yo kreye yon vrè sele hermetic bay pwoteksyon unik pou IC sansib nan anviwònman opere piman bouk.

Ki jan yo rasanble pakè CLCC

PCB Design: Desine anprint an PCB dapre fich la pake, asire dimansyon pad apwopriye pou trenng bon soude.
Enprime keratin soude: Sèvi ak yon pentire pou aplike pou keratin soude nan kousinen yo PCB.
Plasman Component: Itilize ekipman otomatik ki pi chwazi-ak-plas yo avèk presizyon pozisyon CLCC a sou keratin nan soude.
Reflow soudaj: Pwosesis tablo a nan yon fou reflow lè l sèvi avèk yon pwofil tanperati kontwole yo kreye koneksyon soude serye.
Enspeksyon: Sèvi ak enspeksyon otomatik optik (AOI) oswa X-ray enspeksyon verifye bon jan kalite a nan jwenti yo soude.

Senaryo Aplikasyon

Kominikasyon san fil: RFICS, MMICs, ak lòt konpozan nan radyo pòtab ak estasyon baz.
Aerospace & Defans: High-vitès processeurs dijital ak detèktè kote gwosè, pwa, ak disponiblite yo kritik.
Aparèy medikal: ekipman implantable ak dyagnostik ki mande kontra enfòmèl ant ak serye pakè elektwonik .
High-pèfòmans informatique: modil memwa ak bato sipò kote dansite tablo se kle.

Benefis pou kliyan yo

Retresi pwodwi ou: dramatikman redwi gwosè a ak pwa nan asanble elektwonik ou.
Ranfòse pèfòmans: Pèmèt sikui gwo vitès ou ak RF pou opere nan tout potansyèl yo ak yon pake ki ba-parazit.
Ogmante fyab: Pwoteje ICS valab ou soti nan menas anviwònman ak estrès tèmik.
Senplifye konsepsyon wo-dansite: yon senp, sifas-mòn solisyon pou konplèks, wo-PIN-konte aparèy.

FAQ (kesyon poze souvan)

Q1: Ki sa ki defi prensipal la lè soudaj pakè CLCC?

A1: defi prensipal la se jere estrès la thermo-mekanik ant pake a seramik ak PCB a, ki tipikman gen koefisyan diferan nan ekspansyon tèmik (CTE). Pou pi gwo CLCCs, li enpòtan yo sèvi ak yon materyèl PCB ak yon CTE konpatib oswa anplwaye teknik soudaj avanse asire alontèm soude fyab jwenti anba monte bisiklèt tèmik.

Q2: Ki diferans ki genyen ant yon CLCC ak yon QFN (kwadwilatè plat pa gen okenn-plon) pake?

A2: diferans lan prensipal se materyèl la kò. Yon CLCC te fè nan seramik, ofri siperyè pèfòmans tèmik ak opsyon a pou sele hermetic. Yon QFN plastik (PQFN) se yon pi ba-pri, ki pa Peye-èrmetik altènatif apwopriye pou aplikasyon pou komèsyal yo. CLCCs yo chwazi pou wo-fyab ak sistèm pèfòmans-wo.

Q3: Èske CLCCS gen yon pad tèmik sou anba a?

A3: Wi. Anpil desen CLCC ka enkòpore yon gwo, metalize tè/tèmik pad sou anba a nan pake a. Ka pad sa a dwe soude dirèkteman nan PCB a yo kreye yon ekselan, ki ba-rezistans chemen tèmik pou aparèy segondè-pouvwa.
