Dip16tpackages pou sikwi entegre

Get Latest Price

Kalite peman:	T/T,Paypal
Incoterm:	FOB
Min. Lòd:	50 Piece/Pieces
Transpòtasyon:	Ocean,Land,Air,Express
Port:	Shanghai

Kontakte kounye a

Deskripsyon Product

Atribi pwodwi yo

Modèl Pa gen.: DIP16T

Brand: Xl

Anbalaj & akouchman

Vann Inite

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Deskripsyon Product

CDIP-16: 16-PIN Ceramic Doub In-Line pake pou ICS wo-fyab

Product BECA

16-PIN seramik doub nan-liy pake a (CDIP) se yon klasik nan-twou solisyon ki renome pou fyabilite li yo ak disponiblite. Pandan ke teknoloji sifas-mòn domine elektwonik modèn, CDIP a rete yon eleman esansyèl pou prototip, kontwòl endistriyèl, ak pwodwi konsomatè ki dire lontan kote durability ak antretyen yo se kle. CDIP nou yo prezante yon kò seramik milti-kouch ak yon ankadreman plon Kovar, ki pèmèt pou yon vrè sele hermetik via soude Couture oswa sele soude. Sa a bay pwoteksyon unik pou sikwi a ki fèmen entegre, fè pakè seramik nou yo chwa a siperyè sou pant plastik estanda pou nenpòt ki aplikasyon pou mande alontèm, pèfòmans ki estab.

Espesifikasyon teknik

Pakè CDIP-16 nou yo fabrike nan estanda dimansyon egzak.

Parameter	Specification (Model: DIP16T)
Lead Count	16
Lead Pitch	2.54 mm (0.100 inch)
Row Spacing	7.62 mm (0.300 inch)
Body Material	Multilayer Alumina (Al₂O₃) Ceramic
Lead Frame Material	Kovar (Fe-Ni-Co Alloy)
Die Cavity Dimensions (A x B)	9.04 mm x 5.57 mm
Overall Dimensions (C x D)	20.32 mm x 7.40 mm
Sealing Method	Au-Sn Solder Seal or Parallel Seam Weld

Imaj pwodwi

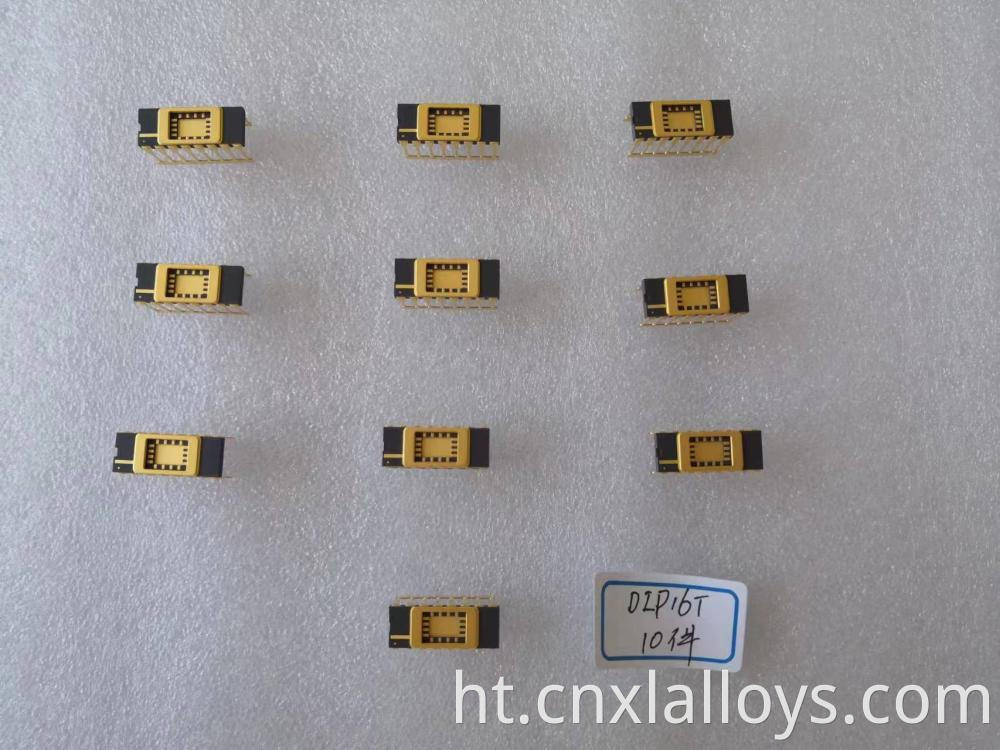

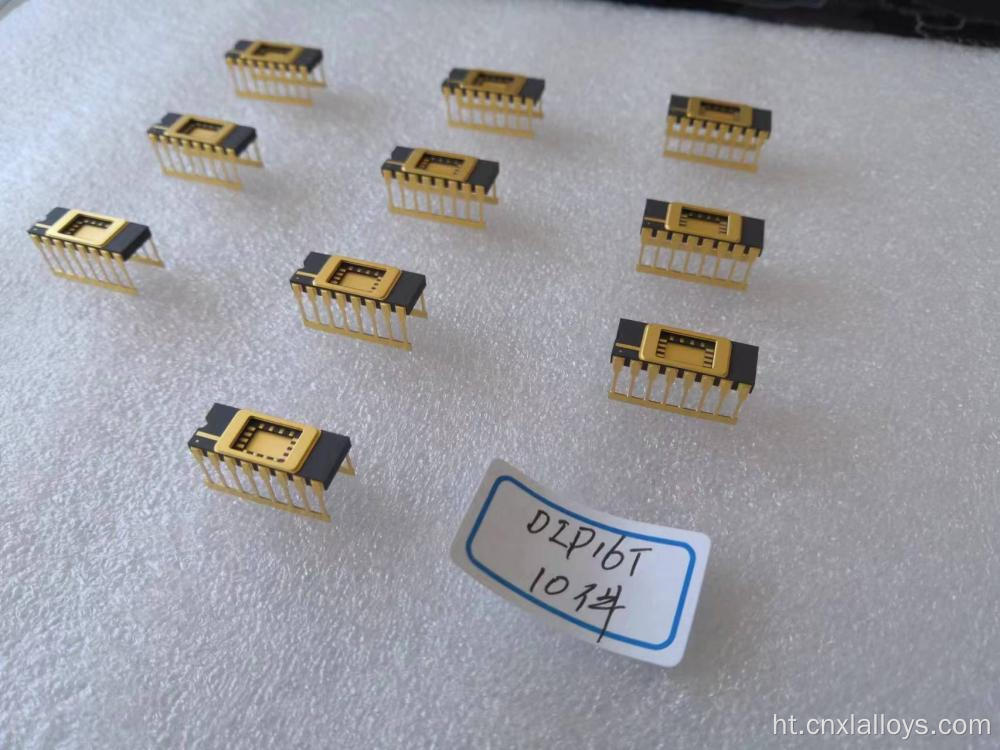

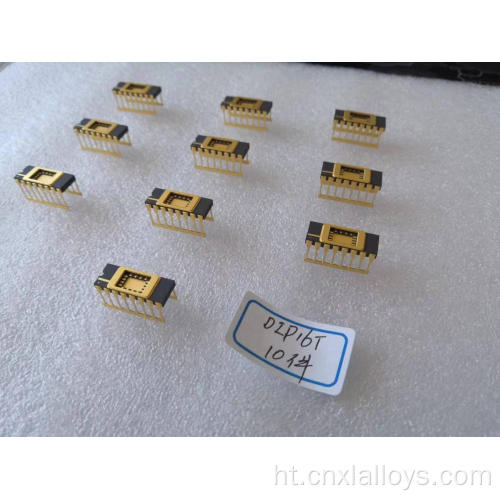

A robust 16-pin hermetic CDIP for integrated circuits

Karakteristik pwodwi & avantaj

Hermetic fyab

Avantaj fondamantal nan yon CDIP se kapasite li yo dwe hermetically sele. Sa a pwoteje IC a soti nan imidite, korozyon, ak kontaminan, asire operasyon ki estab pou dè dekad -yon nivo nan pwoteksyon ke pakè plastik pa ka bay.

Fasilite nan itilize

Konsepsyon nan-twou ak gwo 2.54mm anplasman fè CDIPs fasil okipe, pwototip ak sou breadboards, ak manyèlman soude oswa reparasyon. Yo se tou konpatib ak sipò, sa ki pèmèt pou ranplasman fasil ak amelyore nan ICS.

Ekselan pwopriyete tèmik

Kò a alumina seramik gen siyifikativman pi bon konduktiviti tèmik pase plastik, ede gaye chalè soti nan IC a epi kenbe tanperati ki estab opere.

Mekanik fyabilite

Kò a seramik rijid ak gwo kondwi Kovar kreye yon pake trè dirab ki se rezistan a estrès fizik ak anviwònman piman bouk.

Etap-pa-etap asanble gid

Preparasyon Komisyon Konsèy la: Asire PCB a atravè-twou yo pwòp ak kòrèkteman gwosè.
Ensèsyon eleman: ak anpil atansyon aliman PIN 1 nan CDIP a ak pad ki koresponn lan sou PCB a ak insert eleman an. Asire li chita kole kont tablo an.
Soudaj: Soude mennen nan kousinen yo PCB lè l sèvi avèk swa yon pwosesis vag soude pou pwodiksyon an mas oswa soudaj manyèl ak yon fè pou prototip.
Plon rediksyon: Apre soudaj, taye nenpòt ki longè depase plon anba nan fon an nan PCB la.

Senaryo Aplikasyon

Sistèm kontwòl endistriyèl: PLCs, interfaces Capteur, ak kondwi motè kote fyab se esansyèl.
Tès ak mezi: anplifikatè instrumentation, konvètisè done, ak sikwi referans.
Pwototip ak R & D: Ideyal pou travay laboratwa ak premye validasyon konsepsyon akòz fasilite nan manyen ak priz.
Sipò Sistèm Legacy: Drop-in ranplasman pou konpozan demode oswa difisil-a-jwenn nan ekipman long-lavi.
High-fen ekipman odyo: itilize pou anplifikatè operasyonèl ak lòt konpozan analòg kritik.

Benefis pou kliyan yo

Lonjevite garanti: pwodwi konsepsyon ak yon lavi sèvis mezire nan deseni, pa ane.
Senplifye Devlopman: Akselere sik R & D ou a ak pakè ki fasil pwototip ak debug.
Enhanced Durability: Bati pwodwi ki ka kenbe tèt ak anviwònman difisil endistriyèl.
Yon mak nan bon jan kalite: lè l sèvi avèk-wo kalite seramik IC anbalaj demontre yon angajman nan bati yon siperyè, ki dire lontan pwodwi.

FAQ (kesyon poze souvan)

Q1: Ki diferans prensipal ki genyen ant yon tranpe seramik (CDIP) ak yon plonje plastik (PDIP)?

A1: diferans lan kle se hermeticity. Yon CDIP ka hermetically sele, fè li enpèmeyab nan imidite ak kontaminan. Yon PDIP se pa hermetic epi yo pral degrade sou tan nan kondisyon imid. CDIP yo te itilize pou aplikasyon pou wo-fyab, pandan y ap PDIP yo pou jeneral-bi konsomatè elektwonik.

Q2: Ki sa "bò-brazed" vle di pou yon pake plonje?

A2: Yon tranpe bò-brazed se yon konstriksyon prim kote se ankadreman an plon brazed sou kote sa yo nan kò a pake seramik, olye ke yo te entegre nan kouch yo ("sandwich" style). Sa a souvan rezilta nan yon atachman plon pi fò ak yon sifas ki pi plat pou sele kouvèti.

Q3: Èske pakè sa yo apwopriye pou asanble otomatik?

A3: Wi, CDIP yo konpatib ak otomatik ki fonksyone nan-twou ekipman pou ensèsyon (Axial inserters) ak vag soudaj sistèm yo itilize nan pwodiksyon an mas.
